在顯示屏變得越來越薄，高能效越來越重要之際，杰和科技推出了能夠集成到時尚一體機設計的SDM-S和SDM-L模組。愛鑫微SDM卡規范模組采用輕巧的小型外觀設計，摒棄了外殼，適用于纖薄型集成顯示屏，例如眾多服裝品牌店紛紛采用的智能試衣鏡等。 作為英特爾®SDM-L模塊的參考設計廠商，愛鑫微電子推出的SDM卡規范模組使得全新可擴展的一體化設計成為可能，該模塊可以集成到可視化物聯網應用中，例如占用空間很小卻對性能要求很高的迎賓屏幕和智能床頭終端等。 愛鑫微SDM-S采用入門級處理器 RK3399與Atom N4000 ，尺寸109×60mm；SDM-L搭載英特爾第七代KabyLake-U高性能處理器，尺寸110×175mm。愛鑫微SDM卡規范模組是一體化解決方案的理想選擇，對屏廠、系統集成商和獨立軟件供應商都是重大利好。 SDM是什么 SDM（智能顯示模塊）是英特爾繼2010年推出開放式可插拔規范Intel® OPS之后推出的另一統一規范，其目的是為了將標準化模塊導入高度差異化的媒體播放器市場。隨著越來越多SoC廣告屏的出現，x86需要對屏廠提供出貨前的一體整合解決方案，SDM沒有外殼，采用標準化PCIe接口，插入屏幕底板可快速整合成為一體化的解決方案。SDM的推出可以幫助屏廠提供更多聚焦垂直行業的適用屏。 愛鑫微電子SDM-L與SDM-S模組產品 愛鑫微電子作為Intel® SDM規格最早的參考設計者之一，推出了獨立研發的SDM-S模組，并發布了世界上第一款SDM-L模組。 愛鑫微電子SDM-L模組搭載英特爾®Celeron 3865U/Kabylake Core i3-7100U/ i5-7200U/7300U /7500U處理器，支持DDR4內存(Max.32GB)，并提供HDMI視頻輸出端口，可播放4k 60HZ分辨率的視頻及圖像。 規格參數如下：
處理器 | CPU | Intel英特爾 Skylake-U I3 6100U 2.3GHZ 雙核四線程 (I3 6100U/I5 6200U/I7 7500U) |
芯片組 | Intel® SOC | |
BIOS | AMI 32Mbit，支持無盤啟動、網絡喚醒、上電開機、看門狗等功能 | |
內存 | 容量 | 4GB SO-DIMM DDR4 2133 MHz memory , Max.32GB |
存儲 | M.2 PCIE | 128G SSD 1Xm.2 PCIE |
顯示 | 芯片組 輸出
| CPU集成顯卡HD Graphics 520 HDMI+HDMI+HDMI單顯 ，雙顯,三顯（同/異步顯示） 1 ×HDMI （最大支持分辨率：3840x2160 60HZ） |
網絡 | 芯片 WIFI | 1 × RTL8111H 10/100/1000M（RJ45 LAN） 1 x intel 1000M SFP(光纖可選) 1 x WIFI Module support 802.11b/g/n （Mini PCIE half card） |
I/O | USB 3.0 Type-c Power button Reset SDM接口 COM LED燈 一鍵還原 DC JACK 音頻 | 4x USB3.0 1x type-c 1 × power button 1 × Reset button 1 × SDM接口（金手指） 1 × RS232 COM（可選） 1 x 電源指標燈&1x硬盤指標燈 1 x 硬件系統一鍵還原 1 × DC JACK 1 × LINE-OUT & MIC-IN ，集成6聲道音效ALC662聲卡芯片 |
電源 | 輸入 額定功耗 | DC 12~19V 45W |
看門狗 | 輸出 間隔 | 中斷、系統重啟 255級定時間隔 |
物理參數 | 尺寸 | 175mm (L) x 110mm (W) |
環境 | 溫度 濕度 | 工作溫度：0°C ~50°C 儲存溫度：-20~70°C 5%~90% 無冷凝 |
操作系統 | 版本 | Windows 10/Windows 7 / windows8 / Linux |
愛鑫微電子SDM-S模組搭載英特爾®Atom N4000處理器，處理器頻率高達支持2-4 GB 內存和 32-128 GB 閃存,支持4K 60HZ分辨率的視頻及圖像。
愛鑫微電子SDM模組的優勢
1. 商業解決方案
專為數字標牌、公共售貨亭、專業監視器、銷售點、魔鏡投影、床頭終端、迎賓屏幕等應用需求而優化。
2. 雙尺寸供應
愛鑫微電子 SDM–S模組 （60 毫米 x 100 毫米）和SDM–L 模組（175 毫米 x 100 毫米），最大高度為 20 毫米，以上尺寸不連附件。
3. 可擴展
可滿足未來需求的卡緣連接器可支持多代英特爾® 處理器、功能和顯示分辨率。
4. 靈活集成
可內置或外接顯示器，充分實現集成靈活性
愛鑫微電子SDM模塊應用成功案例

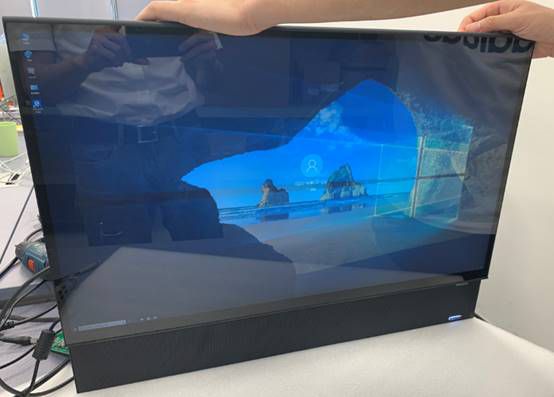

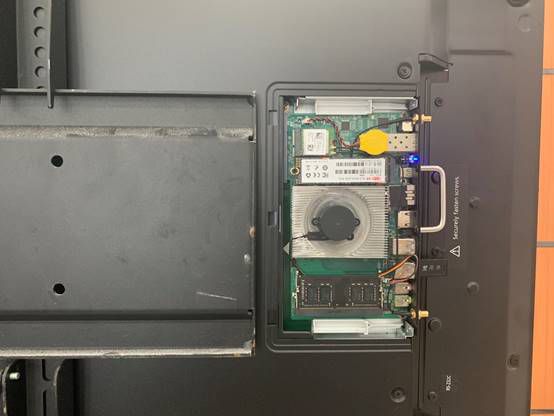

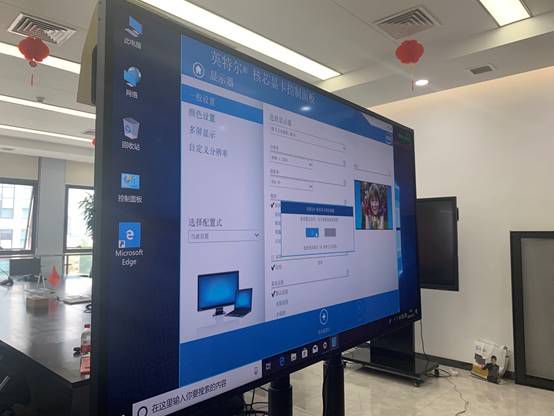

愛鑫微電子作成功為土爾其家電行業巨頭定制了搭載SDM-S與SDM-L模組的27寸觸摸屏一體機產品以及日本顯示巨頭65寸商用顯示設備一體機，該產品應用于數字貨架解決方案。除此之外，該一體機還適用于商超零售、餐飲零售、醫療健康等行業。該方案采用無風扇靜音設計，能耗低，支持長時間運作，可應用于狹小空間。
愛鑫微電子是國內OP S電腦產品線最全的研發、生產、銷售為一體的廠家，同時提供OEM
/ODM定制服務，目前主產品線為：
OPS電腦：Baytrail-J1800/J1900/Baytrail-CR Z8350/GeminiLake-N4000/N4100/J4105/J4005 CPU/HM76+2-3 代CPU/HM86+4代CPU/Skylake-u+6-7 代CPU/Whiskeylake-u+8-10代CPU/tigerlake-u+11代CPU。
OPS-C電腦：HM76+2-3代CPU/HM86+4代CPU/H77+2-3代CPU/H81+4代CPU/H110+6-7代CPU/ H310+8-9代CPU/H510+10-11代CPU。
獨顯OPS電腦：H81+4代CPU+獨顯GT730/960/1030/1050/1050TI/1650 2-4GB/ H110++6-7代CPU+獨顯GT730/960/1030/1050/1050TI/1650 2-4GB/ H310、H510+8-9-10-11代CPU +獨顯GT730/960/1030/1050/1050TI/1650、1060/1070 2-4-6GB顯卡。
國產化OPS電腦：國產CPU飛騰FT-2000/4 /兆芯KX-6000系列CPU+國產操作系統（UOS/Deepin/Kylin）系列OPS-C電腦
定制型OPS-C電腦：帶DVD光驅系列OPS-C電腦/超薄27MM系列OPS-C電腦/帶無線路由器系列OPS-C電腦/帶采集卡系列OPS-C電腦/帶雙網口三網 口/光端機OPS模塊/SDI OPS模塊/光纖SFP OPS電腦模塊/雙HDMI系列OPS電腦。
安卓OPS電腦：RK3328 安卓OPS電腦/RK3288 安卓OPS電腦/RK3399 安卓OPS電腦/RK3399PRO 安卓OPS電腦/RK3588 安卓OPS電腦系列/4K 30HZ/4K 60HZ/ 8K顯示OPS電腦。
OPS轉接小板：支持3USB+HDMI/支持6USB+HDMI/支持5USB+HDMI+RJ 45網口/支持支持5USB+HDMI+VGA+RJ45網口/支持LVDS點屏/支持Vbyone 點屏。
深圳市愛鑫微電子有限公司（以下簡稱“AIOSTAR”）是一家集研發、生產和銷售于一體的高新技術企業，同時是Intel、AMD、NVIDIA等芯片廠 商緊密的合作伙伴。公司主營工業主板（ITX/3.5寸/NANO等）、播放終端、MINI PC、商用主機、OPS電腦、OPS可插拔式電腦模塊、OPS主板、BOX-PC、網絡安全硬 件平臺、服務器、工業平板電腦、一體化工作站等產品。目前，產品已廣 泛應用于DS、MIDS、IWB、POS、自助查詢、零售金融、工業自動化，智能 交通，網絡信息安全，通訊、智能安防，云計算、石油石化、醫療、軍事 裝備等多個領域。公司高度重視客戶的需求和滿意度，針對不同的客戶需 求，能夠快速做出積極的響應，為其進行量身設計并提供個性化的OEM/OD M服務。
