AOS-MAH510J


產品介紹:
規格參數:
產品型號 | AOS-MAH510J |
產品類型 | 標準MINI-ITX工業主板 |
處理器 | 支持Intel LGA1200封裝的Gen10&11 i9/i7/i5/i3/G全系CPU TDP高達65W |
芯片組 | Intel® H510芯片組 |
內 存 | 2條260Pin DDR4 SO-DIMM內存插槽, 單根32GB最大支持64GB 依據所配CPU支持內存規格DDR4-2133/2400/2666/2933/3200 |
顯示控制器 | Intel CPU集成顯示控制器(依據所配CPU不同) |
顯示接口 | 三顯示輸出接口VGA、DP、HDMI,支持雙顯模式 |
存 儲 | 標配2個SATA3.0 標配1個M.2 2280 Key-M支持SATA協議SSD |

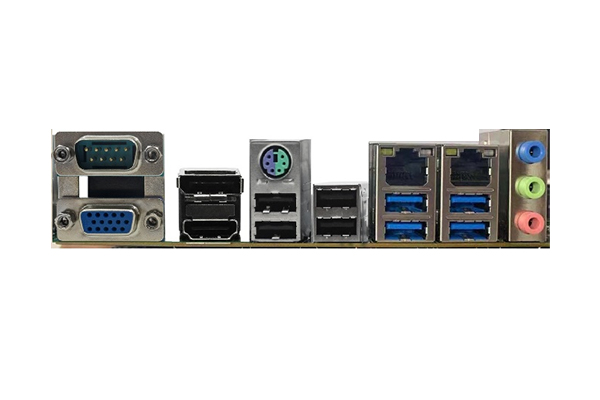

音 頻 | 后IO支持Mic-in+Line-out+Line-in 支持帶功放數字音頻輸出(4Pin wafer) |
網 絡 | 2個Intel高速以太網口: LAN1 i219V,i226-V |
USB | 4個USB3.0 Type A(后I/O), 4個USB2.0 (后I/O) 2個USB2.0(內部插針,其中一個Port與板內M.2 2230 的USB信號二選一) |
I²C/SM bus | 一個4Pin I²C Bus接口 |
串 口 | 6個串口,COM1支持RS232/485,COM2~COM6支持RS232 COM2&COM3支持Pin9 +5/12V供電,COM3可選TTL電平 |
鍵盤鼠標接口 | 1個PS/2 二合一接口與兩個USB采用3合1連接器 |
數字I/O | 8位數字I/O,提供電源和地,+5V電平 |
eSPI總線接口 | 提供1個eSPI總線接口(2x6Pin wafer可擴展多四個RS232或RS422/485串口) |
TPM/TCM接口 | 板載加密芯片SLB9670(SLB9672)支持TPM2.0(默認) / BOM可選TCM芯片 |
電 源 | ATX電源供電,支持ATX/AT開關機模式 |
擴展總線 | 1個x16插槽(10代CPU支持PCIe3.0,11代CPU支持PCIe4.0) 標配1個M.2 2230 Key-E支持Wifi/BT |
工作環境大氣條件 | 溫度范圍0℃~60℃,相對濕度10%~85%,大氣壓85~105kPa |
儲存環境大氣條件 | 溫度-40℃~85℃;相對濕度5%~95%(40℃),大氣壓85~105kPa |
Watch Dog | 255級可編程秒/分,支持超時中斷或系統復位 |
BIOS | AMI UEFI BIOS,RCT計時時鐘精度20PPM以內 |
操作系統 | Win10 x64,Win11 x64,Linux Ubuntu 18.04 |
PCB外觀配色 | PCB采用綠油 |
訂購信息:
產品型號 | 芯片組 | 內存槽 | 顯示 | 存儲 | USB3 | USB2 | COM | LAN | SSD | PCIe |
AOS-MAH510J | H510 | 2 | 3(2) | 2SATA | 4 | 5 | 6 | 2 | 1 | 2 |

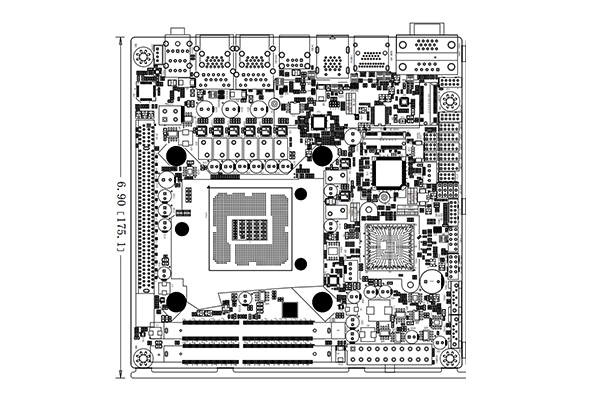

尺寸圖:
