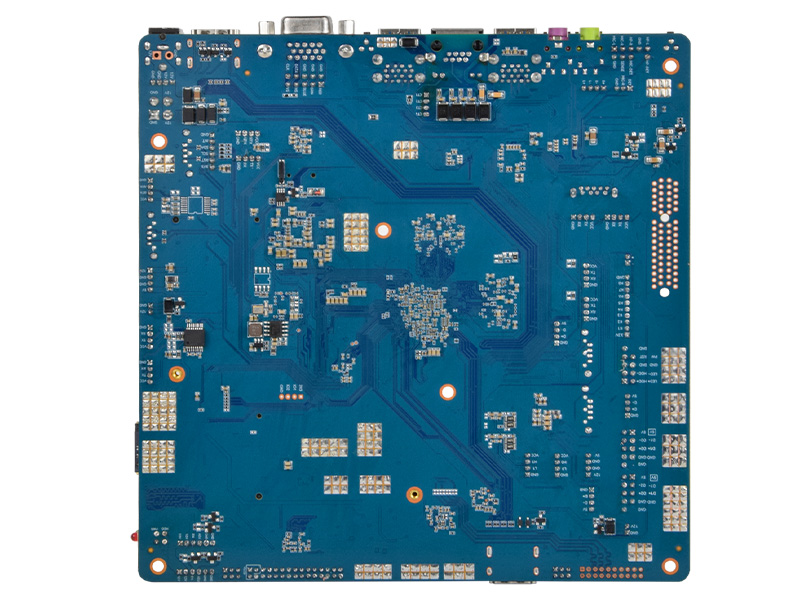

AOS-3588ITXL
產品介紹：
產品概述
主板基于瑞芯微RK3588高性能大小核架構應用處理器平臺，RK3588主芯片集成四核Cortex-A76、四核Cortex-A55和Mali-G610 MC4高性能GPU，主頻最高可達2.4GHz，具備超強的計算性能、2D/3D圖形處理能力和全高清視頻編解碼能力，完美支持8K@60fps超清解碼和8K@60fps超清輸出。
規格參數
功能&接口 Function & Interface | 詳細描述 Detailed Description |
CPU | RK3588 四核Cortex-A76+四核Cortex-A55，最高主頻2.4GHz RK3588 Quad-core Cortex-A76 and Quad-core Cortex-A55, up to 2.4GHz |
DDR | LPDDR4 2GB（4GB|8GB|16GB|32GB可選） LPDDR4 2GB (4GB|8GB|16GB|32GB optional) |
存儲 Storage | 默認標配16GB EMMC NAND芯片，可擴展至最大128GB The default comes with an 16GB EMMC NAND chip that can scale up to 128GB |
LVDS | 30針行業標準雙路LVDS接口，支持VESA/JEITA格式，最高支持1080P輸出 30-pin industry-standard dual LVDS supporting VESA/JEITA format up to 1080P output |
MIPI-DSI | 31-Pin FPC MIPI-DSI顯示接口，最高支持1920x1200輸出 31-Pin FPC MIPI-DSI display port supporting up to 1920x1200 |
HDMI輸出 HDMI Output | 1路HDMI 2.1標準顯示接口，最高支持8K輸出 1 HDMI 2.1 standard display interface supports up to 8K output |
HDMI輸入 HDMI Input | HDMI 2.0/1.4b標準輸入接口，2.0最高2160p@60Hz、1.4b最高1080p@120hz HDMI 2.0/1.4b standard video input interface, 2.0 up to 2160p@60Hz and 1.4b up to 1080p@120Hz |
EDP | 20針行業標準雙路EDP接口，支持1~4通道模式，最高支持4K@60Hz輸出（選配） 20-pin industry-standard EDP supporting 1~4 lanes format up to 4K@60Hz output |
VGA輸出 | 行業標準DB-15 VGA輸出接口和9芯排針接口，最高支持1080P輸出 Industry-standard DB-15 and 9-pin header VGA output up to 1080P |
4K液晶顯示 4K LCD | 行業標準51-Pin 4K液晶屏線VBO顯示接口 Industry-standard 4K LCD cable VBO display interface |
功放輸出 Amplifier output | 8歐·6W雙路音頻功放輸出 8 Ohm 6W Dual Audio Amplifier Output |
耳機輸出 Headphone Output | 左右聲道耳機輸出（音頻插座） Stereo Headphone Output (Audio Jack) |
MIC輸入 MIC Input | 差分MIC輸入（音頻插座） Differential MIC input (Audio Jack) |
USB接口 USB Interface | 4個外置橫插接口（USB Host 3.0x3和OTG USB 3.0x1），1個內置豎插接口USB 3.0，7個內置排針（USB Hub 2.0x6、和USB Host 2.0直通x1） 4 horizontal connectors (USB Host 3.0x3 and OTG USB 3.0x1), 1 built-in vertical port USB 3.0, 7 pin headers (USB Hub 2.0x6 and USB Host 2.0x1 direct) |
串口 Serial Port | 1個TTL，2個TTL/RS-232/RS-485兼容內置，2個TTL/RS-232兼容內置，4個擴展TTL/RS-232兼容內置 1 TTL, 2 TTL/RS-232/RS-485 compatible, 2 TTL/RS-232 compatible, 4 extended TTL/RS-232 compatible |
攝像頭 Camera | 支持800萬的像素以內USB攝像頭 Support USB camera within 8 million pixels |
WIFI | 內置高性能SDIO接口WiFi6模塊，支持IEEE 802.11 a/b/g/n/ac/ax，默認2.4G/5GHz雙頻 Built-in high performance SDIO interface WiFi6 module, support IEEE 802.11 a/b/g/n/ac/ax, 2.4G/5GHz is configured by default. |
藍牙 Bluetooth | 內置高性能串口BT模塊，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0 Built-in high performance serial interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0 |
以太網口 Ethernet | 1路10/100/1000M自適應以太網RJ45網口+4芯POE供電排針 1 port 10/100/1000M Adaptive Ethernet RJ45 connector + 4-Pin POE header |
m-PCIE 4G | 1路行業標準m-PCIE 4G模塊接口 1 Industry standard m-PCIE 4G module interface |
背光控制 Backlight Control | 2路行業標準液晶屏背光控制接口（LVDS和EDP），支持背光開關和亮度調節 2 port Industry standard LCD backlight control header for LVDS & EDP, support for backlight switch and brightness adjustment |
GPIO信號 GPIO Signals | 最高8路GPIO信號，可擴展GPIO按鍵和/或3.3V輸入/輸出 Up to 8-way GPIO signals for such as GPIO buttons and/or 3.3V digital input/output |
I2C總線 I2C Bus | I2C排針接口，可擴展I2C電容屏等 I2C pin header for I2C capacitive screen and etc |
防拆控制 Security Port | 1路防拆控制接口 1 Tamper control port |
CAN總線 CAN Bus | 2路CAN排針接口，可擴展CAN總線外設 2 CAN pin headers for CAN Bus peripherals |
m-SATA | 1路行業標準mSATA模塊接口 1 Industry standard mSATA module interface |
SATA硬盤 SATA HD | 4路標準SATA 3.0硬盤接口（帶電源排針） 4 ways Standard SATA 3.0 hard disk port with power supply header |
硬盤插槽 Hard Disk Socket | 1路64Pin夾板式PCIE硬盤插槽X4（選配） 1 way 64Pin splint PCIE hard disk socket X4 (optional) |
實時時鐘 Real Time Clock | 超低功耗RTC電路（帶CR1220紐扣電池），并可支持定時開關機 Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities |
指示燈 LED Indicator | 紅色待機指示和綠色工作指示燈 Red LED indicator for standby and green LED indicator for running |
風扇接口 Fan Header | SYS風扇供電和CPU風扇供電 SYS fan power and CPU fan power |
按鍵 Buttons | 燒錄鍵（RECOVERY）、電源鍵和復位鍵 Recovery mode button，power switch button and reset button |
電源輸入 DC Input | 支持9~15V寬電壓直流電源輸入 Supports 9~15V wide voltage DC power input |
環境要求 Ambient Requirement | 工作溫度-20°C ~ 70°C，工作濕度0%~95%（不結露） Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing) |
物理尺寸 Physical Size | 長*寬*高（170mm*170mm*17mm），PCB正面高度15.5mm Length*Width*Height (170mm*170mm*17mm), PCB top side height 15.5mm |
操作系統 Operating System | 推薦安卓12.0，可選Linux QT/Ubuntu-20.04/Debian 11 Recommended Android 12.0,Linux QT/Ubuntu-20.04/Debian 11 optional |
尺寸圖
