AOS-3568ITXL
產品介紹：
產品概述
主板基于瑞芯微RK3568高性能大小核架構應用處理器平臺，RK3568主芯片集成四核Cortex-A55、Mali-G52 2EE高性能GPU，主頻最高可達2.0GHz，具備超強的計算性能、2D/3D圖形處理能力和全高清視頻編解碼能力，完美支持4Kx2K@60fps超清解碼和4Kx2K HDMI超清輸出。
規格參數

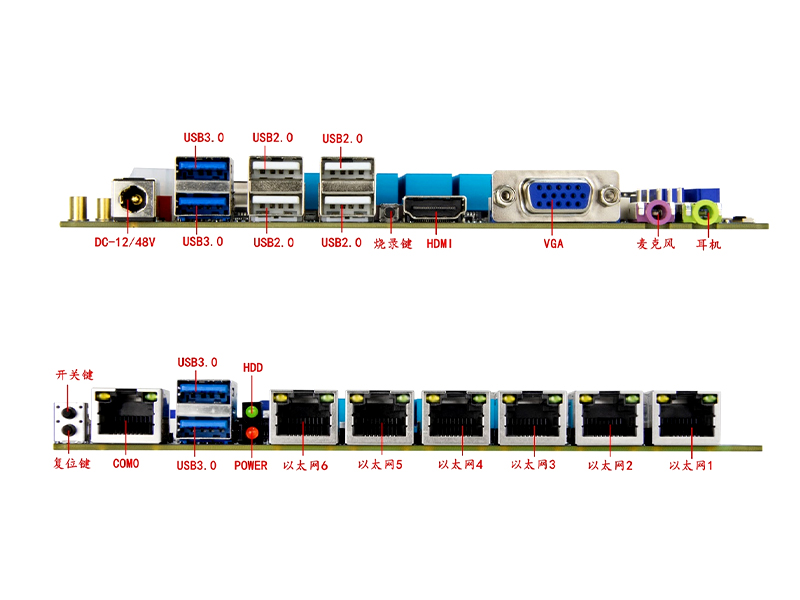

功能&接口 Function & Interface | 詳細描述 Detailed Description |
CPU | RK3568 Cortex-A55 四核，最高主頻2.0GHz RK3568 Cortex-A55 quad-core, up to 2.0GHz |
DDR | LPDDR4 2GB（4GB|8GB可選） LPDDR4 2GB (4GB|8GB optional) |
存儲 Storage | 默認標配16GB EMMC NAND芯片，可擴展至最大128GB The default comes with an 16GB EMMC NAND chip that can scale up to 128GB |
LVDS | 30針行業標準雙路LVDS接口，支持VESA/JEITA格式，最高支持1080P輸出 30-pin industry-standard dual LVDS supporting VESA/JEITA format up to 1080P output |
MIPI-DSI | 31-Pin FPC MIPI-DSI顯示接口，最高支持1920x1200輸出 31-Pin FPC MIPI-DSI display port supporting up to 1920x1200 |
HDMI輸出 HDMI Output | 1路HDMI 2.0標準顯示接口，最高支持4K輸出 1 HDMI 2.0 standard display interface supports up to 4K output |
VGA輸出 VGA Output | 行業標準DB-15 VGA輸出接口，最高支持1080P輸出 Industry-standard DB-15 VGA output up to 1080P |
功放輸出 Amplifier Output | 8歐·6W雙路音頻功放輸出 8 Ohm 6W Dual Audio Amplifier Output |
耳機輸出 Headphone Output | 左右聲道耳機輸出（音頻插座） Stereo Headphone Output (Audio Jack) |
MIC輸入 MIC Input | 差分MIC輸入（音頻插座） Differential MIC input (Audio Jack) |
USB接口 USB Interface | 8個外置橫插接口（USB Host 3.0x4，USB Hub 2.0x3和USB OTGx1），7個內置排針USB 2.0 8 horizontal connectors (USB Host 3.0x4, USB Hub 2.0x3 and USB OTGx1), 7 pin headers USB 2.0 |
串口 Serial Port | 1個TTL，2個TTL/RS-232/RS-485兼容內置，3個TTL/RS-232兼容內置。 1 TTL, 2 TTL/RS-232/RS-485 compatible, 3 TTL/RS-232 compatible, |
攝像頭 Camera | 支持800萬的像素以內USB攝像頭 Support USB camera within 8 million pixels |
WIFI | 內置高性能SDIO接口WiFi6模塊，支持IEEE 802.11 a/b/g/n/ac/ax，默認配置雙頻WIFI Built-in high performance SDIO interface WiFi6 module, support IEEE 802.11 a/b/g/n/ac/ax, dual-band is configured by default. |
藍牙 Bluetooth | 內置高性能串口BT模塊，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0 Built-in high performance serial interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0 |
以太網口 Ethernet | 6路10/100/1000M自適應以太網RJ45網口+4芯POE受電排針 6 port 10/100/1000M Adaptive Ethernet RJ45 connector + 4-Pin POE PD header |
m-PCIE 4G | 1路行業標準m-PCIE 4G模塊接口 1 Industry standard m-PCIE 4G module interface |
背光控制 Backlight Control | 1路行業標準液晶屏背光控制接口，支持背光開關和亮度調節 1 port Industry standard LCD backlight control header, support for backlight switch and brightness adjustment |
GPIO信號 GPIO Signals | 最高8路GPIO信號，可擴展GPIO按鍵和/或3.3V輸入/輸出 Up to 8-way GPIO signals for such as GPIO buttons and/or 3.3V digital input/output |
I2C總線 I2C Bus | I2C排針接口，可擴展I2C電容屏等 I2C pin header for I2C capacitive screen and etc |
防拆開關 Security Port | 1路防拆控制接口 1 Tamper control port |
CAN總線 CAN Bus | 1路CAN排針接口，可擴展CAN總線外設 1 CAN pin headers for CAN Bus peripherals |
m-SATA | 1路行業標準mSATA模塊接口 1 Industry standard mSATA module interface |
SATA硬盤 SATA HD | 4路標準SATA 3.0硬盤接口（帶電源排針） 4 Standard SATA 3.0 hard disk port with power supply header |
實時時鐘 Real Time Clock | 超低功耗RTC電路（帶CR1220紐扣電池），并可支持定時開關機 Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities |
指示燈 LED Indicator | 紅色待機指示和綠色工作指示燈 Red LED indicator for standby and green LED indicator for running |
風扇接口 Fan Header | SYS風扇供電和CPU風扇供電 SYS fan power and CPU fan power |
按鍵 Buttons | 燒錄鍵（RECOVERY）、電源鍵和復位鍵 Recovery mode button，power switch button and reset button |
POE供電 POE PSE | 4路RJ45網口的PSE輸出48V供電（選配） 4-way RJ45 network port PSE output 48V power supply (optional) |
電源輸入 DC Input | 支持9~15V寬電壓直流電源輸入（選配18~52V電源輸入） Supports 9~15V wide voltage DC power input (18~52V power input optional) |
環境要求 Ambient Requirement | 工作溫度-20°C ~ 70°C，工作濕度0%~95%（不結露） Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing) |
物理尺寸 Physical Size | 長*寬*高（170mm*170mm*17.5mm），PCB正面高度16mm Length*Width*Height (170mm*170mm*17.5mm), PCB top side height 16mm |
操作系統 Operating System | 推薦安卓11.0，可選Linux Buildroot/Debian 10/Ubuntu-20.04 Recommended Android 11.0, Linux Buildroot/Debian 10/Ubuntu-20.04 optional |
