AOS-3588
產品介紹：
功能&接口 Function & Interface | 詳細描述 Detailed Description |
CPU | RK3588 四核Cortex-A76+四核Cortex-A55，最高主頻2.4GHz RK3588 Quad-core Cortex-A76 and Quad-core Cortex-A55, up to 2.4GHz |
DDR | LPDDR4 4GB（8GB|16GB|32GB可選） LPDDR4 4GB (8GB|16GB|32GB optional) |
存儲 Storage | 默認標配32GB EMMC NAND芯片，可擴展至最大256GB The default comes with an 32GB EMMC NAND chip that can scale up to 256GB |
HDMI輸出 HDMI Output | 2個Micro HDMI 2.0顯示接口，最高支持8K@60FPS輸出 2 Micro HDMI 2.0 display interface supports up to 8K@60FPS output |
HDMI輸入 HDMI Input | HDMI 2.0標準輸入接口，支持720P和1080P信號 HDMI 2.0 standard video input interface supports 720P and 1080P signals |
MIPI-DSI | 2路31-Pin FPC MIPI-DSI顯示接口，最高支持1920x1200輸出 2 way 31-Pin FPC MIPI-DSI display port supporting up to 1920x1200 |
MIPI攝像頭 MIPI CSI | 2路MIPI CSI接口，最高支持1600萬像素的MIPI攝像頭 2-way MIPI CSI interface, up to 16 megapixel MIPI camera support |
耳機/麥克 HP/MIC | 支持美標4段耳麥一體3.5mm插座（左-右-地-麥克） Support CTIA 4-pole HP/MIC socket (Left-Right-GND-Mic) |
MIC輸入 MIC Input | 單端MIC輸入（排針接口） Single-End MIC input (pin header) |
USB 2.0接口 USB 2.0 Interface | 6個USB外置橫插接口（2個USB2.0和4個USB3.0），1個type-c OTG 6 USB horizontal connectors (2 USB2.0 and 4 USB3.0), 1 type-c OTG |
串口 Serial Port | 1個1.25mm 3pin TTL調試串口 1 1.25mm 3-pin built-in serial port |
TF卡 Micro SD Card | 自彈式TF卡插座，最高支持256GB TF卡 Self-elastic micro SD card socket, up to 256GB capacity |
WiFi | 內置高性能WiFi6模塊，支持IEEE 802.11 b/g/n/ac/ax Built-in high performance SDIO interface WiFi module, support IEEE 802.11 b/g/n/ac/ax |
藍牙 Bluetooth | 內置高性能WiFi6模塊，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v5.0 Built-in high performance UART interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v5.0 |
以太網口 Ethernet | 2路2.5G自適應以太網RJ45網口 2-way 2.5G Adaptive Ethernet RJ45 connector |
風扇控制 Fan Control | 1路FAN接口 One FAN port |
GPIO接口 GPIO Interface | 40pin 2.54mm排針：支持I2S、CAN、I2C、UART、PWM、SPI、GPIO接口 40pin 2.54mm pin: Supports I2S, CAN, I2C, UART, PWM, SPI, GPIO interfaces |
M.2 PCIE NVME接口 M.2 PCIE NVME Port | 1路M.2 PCIE NVME SSD插座，支持M.2 NVME 2280的固態硬盤 1 Supports M.2 PCIE NVME SSDS, support for M.2 NVME 2280 SSDS |
PCIe FPC | 16pin PCIe 2.0 FPC接口可擴展PCIe外設 16pin PCIe 2.0 FPC port expands PCIe peripherals |
紅外遙控 | 標準紅外遙控接收頭 Standard infrared remote control receiver |
實時時鐘 Real Time Clock | 超低功耗RTC電路（外接CR1220紐扣電池），并可支持定時開關機 Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities |
指示燈 LED Indicator | 綠色工作指示燈 Blue LED indicator for running |
按鍵 Buttons | 燒錄鍵（RECOVERY），電源鍵和復位鍵 Recovery mode button, power switch button and reset button |
電源輸入 DC Input | 支持5V-2A電壓直流電源輸入（通過type-c座） Supports 5V-2A voltage DC power input (type-c) |
環境要求 Ambient Requirement | 工作溫度-20°C ~ 70°C，工作濕度0%~95%（不結露） Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing) |
物理尺寸 Physical Size | 長*寬*高（100mm*100mm*21.5mm），PCB正面高度17.5mm Length*Width*Height (100mm*100mm*21.5mm), PCB top side height 17.5mm |
操作系統 Operating System | 推薦安卓12，可選安卓13，Linux Buildroot/Debian 11/Ubuntu-22.04和統信UOS Recommend android 12, optional android 13, Linux Buildroot / Debian 11 /Ubuntu 22.04 and Tongxin UOS |

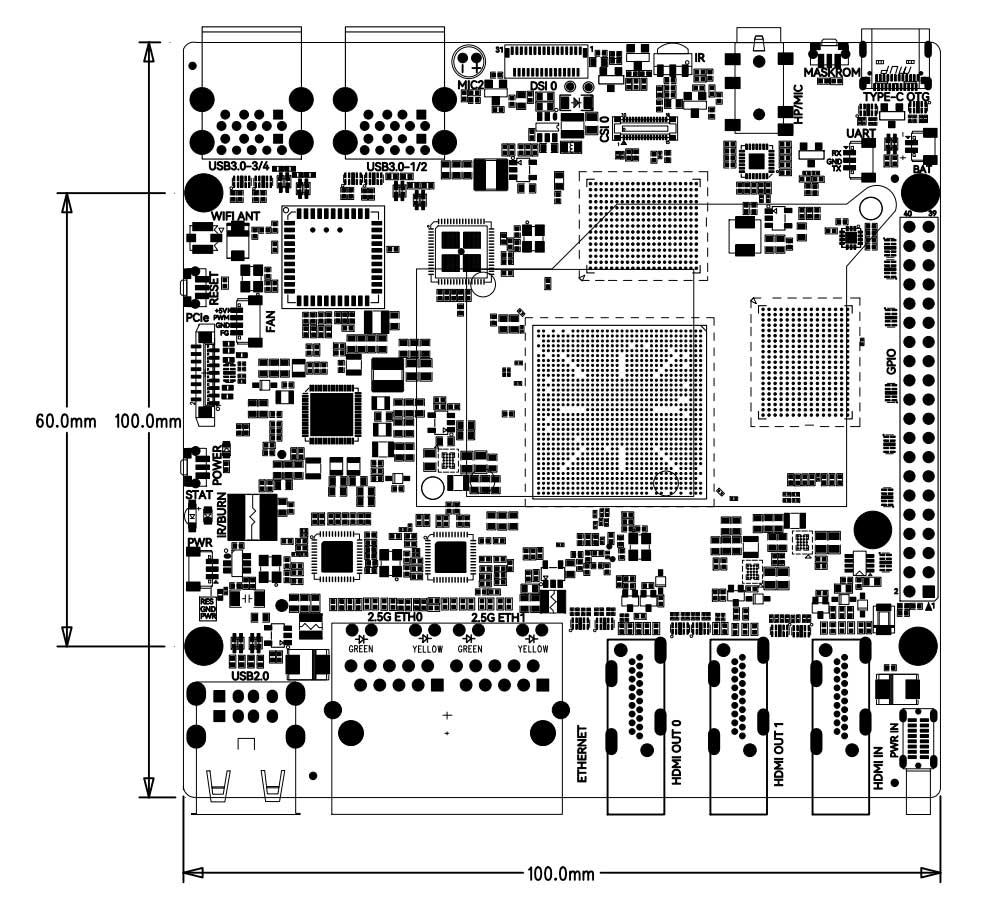

尺寸圖
