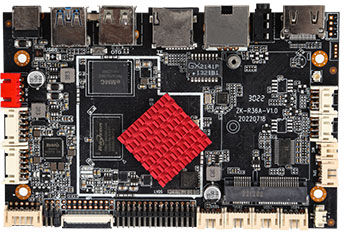

AOS-MR36A

產品介紹:

• RK3566安卓智能主板,采用瑞芯微 RK3566 Cortex-A55 四核64位芯片方案,Mali-G52-2EE GPU ,支持谷歌 Android11系統,支持主流音視頻格式和圖片的解碼。支持4K、H.265硬解碼,多路視頻輸出和輸入,嵌入式3D GPU使RK3566完全兼容OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1。特殊的2D硬件引擎將最大化顯示性能并提供非常順暢的操作,內置的NPU(1T)支持INT8/INT16/FP16/BFP16混合操作性能更強,速度更快,接口更豐富。
• 支持單雙6/8 位的LVDS顯示輸出,支持EDP與MIPI顯示輸出。支持HDMI-4K 輸出,支持4K 視頻播放。支持2.4GWIFI+BT、紅外遙控器、重力感應、IO 口擴展、等功能,接口豐富,被廣泛的應用到廣告機、互動一體機、安防、工控等等智能控制領域。由于其硬件平臺化、Android 智能化的特點,在需要進行人機交互,網絡設備交互時,都可以在智能終端主板上進行使用。
第三章 基本功能列表
核心器件 | |
CPU | 瑞芯微 RK3566 1.8GHz Cortex-A55 四核 Mali-G52-2EE GPU 搭載NPU支持1T算力 |
GPU | ARM G52 2EE, 支持OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1,內嵌高性能2D加速硬件 |
內存 | LPDDR4 2GB,最大支持8GB |
內置存儲器 | EMMC 8G,最大可支持256GB |
存儲器擴展 | 最高支持 128GB 的 TF 卡擴展 |
基本接口 | |
USB口 | 5個USB 2.0 ,1個USB3.0 ( 其中1個USB OTG) |
串口 | 4路串口,默認TTL(可選配RS232);其中UART4可選配485 |
I2C接口 | 1路標準的 I2C 接口,通訊電平為3.3V,可用于觸摸、通訊 |
GPIO接口 | 4路GPIO口,通訊電平均為3.3V |
重力感應支持 | 板載G-sensor(預留功能,選配), |
定時開關機 | 支持 |
實時時鐘 | 支持 |
網絡支持 | |
以太網 | 1 個標準 RJ45 接口,10/100M 自適應以太網 |
WiFi/藍牙 | 具備WIFI模塊,默認2.4GWIFI(BT和 5GWIFI選配) |
移動網絡 | 1 個內置 MINI PCI_E 座插槽,拓展連接 3G/4G 模塊 |
顯示接口 | |
LVDS輸出 | 1個杜邦頭30p雙排針座子(支持單/雙路6/8位)最大支持 1920*1080 分辨率 |
EDP輸出 | 1個杜邦頭20p雙排針座子,最大支持2560*1600(默認不貼) |
HDMI輸出 | 1個HDMI高清座子19Pin母座A型,支持4K/1080P輸出 |
MIPI輸出 | 1個MIPI 最大支持1920*1080 |
音頻接口 | |
喇叭輸出 | 左右雙聲道輸出,最大支持8R*3W/4R*6W雙喇叭,默認8R*1.5W/4R*3W |
耳機座接口 | 1 路音頻雙聲道輸出(模擬信號輸出) |
麥克風接口 | 麥克風接口 1 路麥克風單聲道輸入(模擬信號輸入) |
其他 | |
操作系統 | Android 11 |
電源插座 | 1 個外置 DC12V 輸入插座(DC-5.5*2.0MM 母座),一個 2.54mm-4P 輸入插座 |
電源適配器 | 輸入:AC100-240V.50-60HZ, 輸出: DC12V 3A(適屏而定) |
系統升級 | 支持 PC/U 盤/TF 卡升級 |

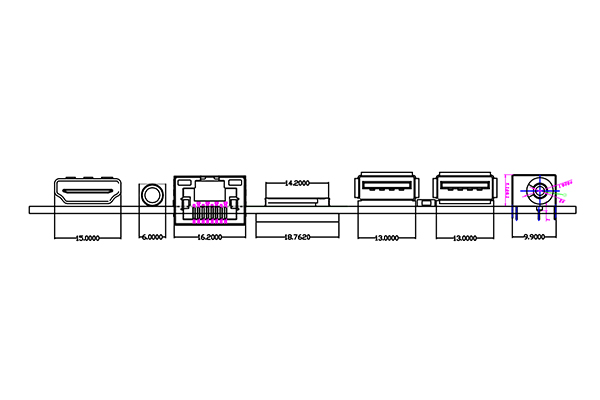

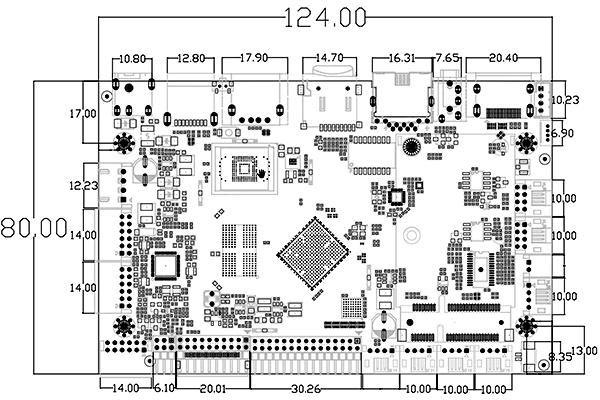

尺寸圖
