AOS-EPIC40D
產品介紹：
板詳細規格
項目 | 描述 |
處理器 | 集成Intel®Celeron J4125 2.0GHz 四核處理器 ,TDP 10W |
內 存 | 1* SODIMM插槽,支持單通道2400MHz DDR4內存,最大支持16GB |
顯 示 | 集成Intel®UHD Graphics 600核心顯卡 |
1* VGA接口，1*HDMI接口，1*LVDS或eDP接口（默認為LVDS） | |
支持VGA、HDMI、LVDS或eDP同步/異步三顯 | |
網 絡 | 2* Realtek RTL8111H千兆網卡，支持網絡喚醒/PXE |
存 儲 | 1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps |
1* M.2 KeyM SSD插槽（2280/2242） | |
音 頻 | 板載ALC897 7.1聲道高保真音頻控制器 支持MIC/Line-out，功放（支持2歐5W雙聲道） |
擴展插槽 | 1* M.2 KeyE 2230插槽，支持WIFI模塊 |
1* M.2 KeyB 3052插槽，支持4G/5G模塊 | |
背板I/O接口 | 1* HDMI顯示接口 |
1* VGA顯示接口 | |
2* USB3.0 接口 | |
2* RJ-45 千兆網絡接口 | |
1* Line out/MIC二合一接口(黑色) | |
1* 電源硬盤指示燈 | |
1* 12V DC電源輸入接口 | |
內置I/O接口 | 1* LVDS接口 2*15pin,支持雙通道24bit（和eDP二選一，默認） |
1* 屏背光供電接口 1*6pin | |
4* USB 2.0接口 2*5Pin（當不需要支持4G/5G時，可支持6個USB2.0接口） | |
1* 前置音頻接口 2*5pin | |
1* 功放接口 1*4pin | |
6* COM接口（COM1-6默認支持RS232，其中COM1/2可支持RS232或RS485，COM3可選支持RS485/422，COM4可選支持RS485，COM1~COM6也可選支持6個TTL 串口） | |
1* 硬盤供電接口 | |
1* 4pin ATX電源接口 | |
1* 前面板開關按鈕和指示燈接口 2*5Pin | |
風扇接口 | 無風扇散熱設計，預留1*4pin CPU風扇接口 |
GPIO | 支持4路輸入輸出GPIO |
BIOS | 64Mb Flash ROM |
看門狗 | 支持硬件復位功能(256級，0~255秒) |
操作系統 | Windows 10/Linux |
電源類型 | 采用DC 12V電源供電 |
工作溫度 | 60℃～-10℃ |
儲存溫度 | -20℃～70℃ |
工作濕度 | 5%-95%相對濕度,無冷凝 |
尺 寸 | 146mm x 102mm |
應用領域
3.5寸系列工業主板，支持Intel® Gemini Lake-R 全系列CPU�？蓮V泛應用于商顯、通訊控制、醫療儀器、工業控制、金融設備、云終端等領域。
訂購信息：
序號 | 型號 | CPU | 核數 | 頻率 | 內存 | HDMI | VGA | LVDS | EDP | LAN | USB | PS2 | LPT | COM/485 | POWER |
1 | AOS-EPIC40D-L26 VER1.0 | J4125 | 4 | 2.0G | DDR4 | 1 | 1 | 1 | / | 2 | 6 | / | / | 6/2 | 12V |

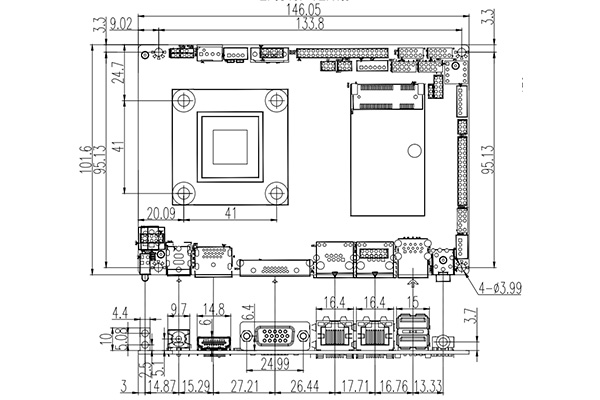

尺寸圖
