AOS-ITXAL12U
產品介紹：
主板參數
處理器 | Intel®Core i5-1240P | Intel®Core i7-1260P |
12核21.7GHz | 12核2.1GHz | |
Intel® Alderlake -U Pentium/Celeron/I3/I5/I7系列低功耗處理器 | ||
內 存 | 2* SO-DIMM內存插槽,支持雙通道2133MHz DDR4 內存,最大支持16GB | |
顯 示 | 集成Intel® UHD Graphics（視具體的CPU型號所支持） | |
1* VGA接口或DP接口（支持4K 60Hz），1*HDMI接口，1*LVDS或eDP接口（二選一，默認為LVDS） | ||
支持VGA或DP、HDMI、LVDS或eDP同步/異步三顯 | ||
網 絡 | 2*千兆網卡（1個網絡可選），支持網絡喚醒/PXE | |
存 儲 | 1* SATA3.0接口 | |
1* M.2 2280/2242插槽 | ||
音 頻 | 板載ALC662/ALC888 6聲道高保真音頻控制器，支持MIC/Line-out，功放（支持2歐5W雙聲道） | |
擴展插槽 | 1* Mini-PCIe插槽（半卡和長卡都支持）,支持WIFI/4G模塊 | |
1* M.2接口,支持WIFI模塊 | ||
背板I/O接口 | 1* HDMI顯示接口 | |
1* VGA顯示接口（和4K 60Hz DP接口二選一，默認為VGA接口） | ||
2* USB2.0 接口（可選，和內置USB2.0排針二選一） | ||
2* USB3.0 接口 | ||
2* RJ-45 千兆網絡接口（其中LAN2與USB2.0接口為二選一） | ||
1* Line out接口（綠色）、1* MIC接口（紅色） | ||
1* 一鍵還原開關（可選） | ||
1* 12V DC電源輸入接口 | ||
內置I/O接口 | 1* JHDMI接口 2*8Pin（與HDMI標準接口同信號，可選） | |
1* JVGA接口 1*12Pin（與DB15同信號） | ||
1* LVDS接口 2*15pin,支持雙通道24bit（和eDP二選一，默認） | ||
1* 屏背光供電接口 1*6pin | ||
1* eDP接口 2*15pin（和LVDS二選一，可選） | ||
6* USB 2.0接口 2*5Pin（當支持單網時，支持4個USB2.0，且F_USB1和外置標準USB2.0二選一） | ||
1* 前置音頻接口 2*5pin | ||
1* 功放接口 1*4pin | ||
6* COM接口（其中COM2/COM3/COM4/COM5可支持RS485，可選做2個串口） | ||
1* LPT接口 | ||
1* 硬盤供電接口1*4Pin | ||
1* 4pin ATX電源接口 | ||
1* 前面板開關按鈕和指示燈接口 2*5Pin | ||
風扇接口 | 1*4pin CPU智能風扇接口，1*4pin系統智能風扇接口 | |
GPIO | 支持4路輸入輸出GPIO | |
BIOS | 64Mb Flash ROM | |
看門狗 | 支持硬件復位功能(256級，0~255秒) | |
操作系統 | Windows 8/Windows 10/Windows 11/Linux | |
電源類型 | 采用DC 12V電源供電 | |
工作溫度 | 60℃～-10℃ | |
儲存溫度 | -20℃～70℃ | |
工作濕度 | 5%-95%相對濕度,無冷凝 | |
尺 寸 | 170mm x 170mm | |
訂購信息
序號 | 型號 | CPU型號 | 核數 | 頻率 | 內存 | HDMI | VGA | LVDS | EDP | LAN | USB | PS2 | LPT | COM/485 | POWER |
1 | AOS-ITXAL12U | I5-11240P | 12 | 1.7G | 2*DDR4 | 1 | 1 | 1 | / | 1 | 8 | 1 | 1 | 6 / 2 | 12V |
2 | I7-1260P | 12 | 2.1G | 2*DDR4 | 1 | 1 | 1 | / | 2 | 8 | 1 | 1 | 6 / 2 | 12V |
應用領域
ITX系列工業主板，支持Alderlake -U整個系列CPU；可廣泛應用于商顯、通訊控制、醫療儀器、工業控制、金融設備、云終端等領域。

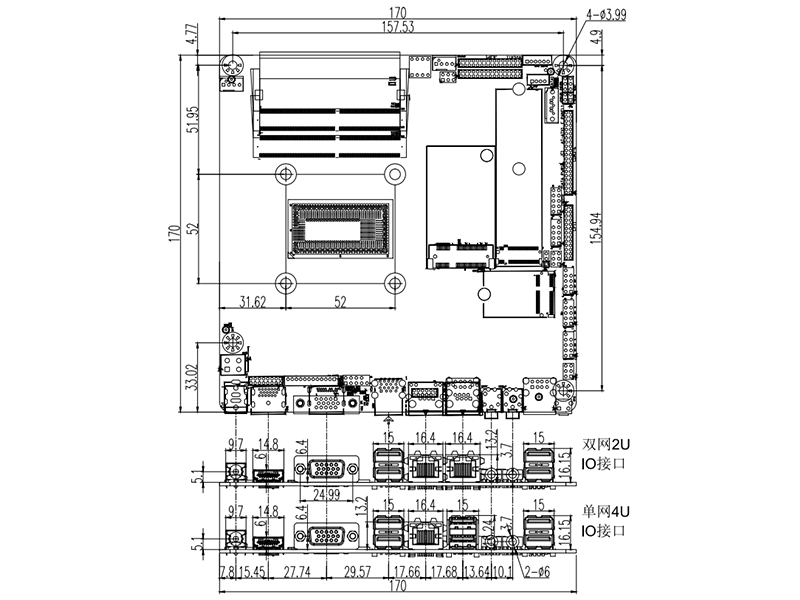

尺寸圖
