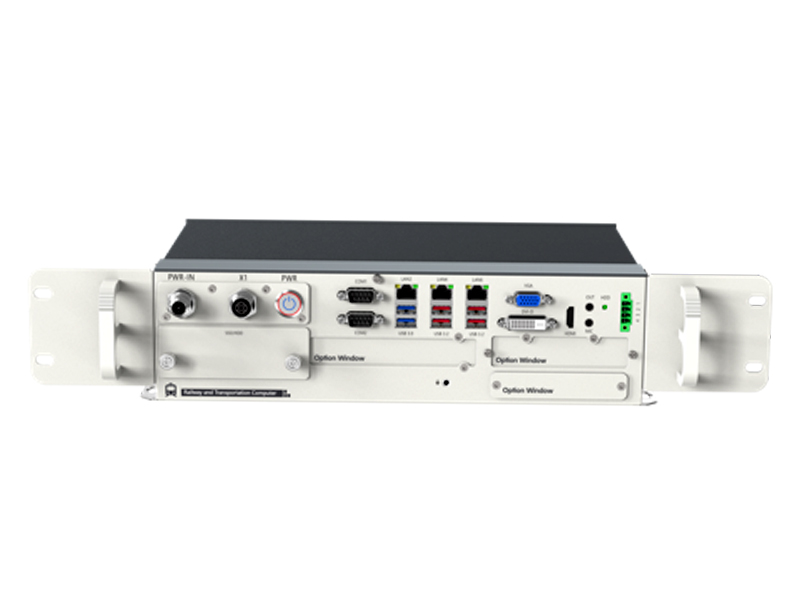

AOS-SEQ17I82S10J


產品介紹:
產品規格
型號 | AOS-SEQ17I82S10J |
CPU | Intel® 6~14th i3-6100/i5-7400T/i7-8700/ i7-9700/i9-9900T/ i3-10100/ i5-11400/i7-12700/i9-12900/ i9-13900/ I5-14400,等可選 |
芯片組 | Intel® H110/Q170/H410/Q470/H610/Q670芯片組 |
BIOS | 64MbSPIFLASH |
內存 | 支持2 x DDR4 2666/2933/3200MHz SO-DIMM內存插槽,最大64GB |
顯示 | 提供1 x VGA,1 x DVI-D,1 x HDMI顯示接口 |
網絡 | 1 x Intel® i210AT,1 x Intel® i219,1 x Intel® i225V 2.5G網卡 |
存儲 | 1 x mSATA,1 x m.2 M-Key SATA/NVMeX4 2280(Q670) 可選2.5寸或3.5寸硬盤位,Q670支持雙硬盤RAID0加速/RAID1鏡像 |
USB | 默認4 x USB 3.2 GEN2,2 x USB 3.0 GEN1,可再擴展更多USB接口 |
COM | 默認2 x COM,可選RS232/422/485等不同協議、可選芯片隔離、可選光耦隔離等,可再擴展更多COM接口 |
擴展接口 可選 | 豐富的接口擴展能力,可擴展COM、USB、SMBUS、PS/2、LPT、 16/32路GPIO、多網口視覺卡、光源控制器 |
擴展插槽 可選 | 豐富的插槽擴展能力,1 x 全長miniPCIE插槽,可擴展wifi模塊、4G模塊、MVB模塊等通用/專用模塊;1 x m.2 B-Key 3042/3052插槽,可擴展4G、5G模塊等;PCIE16X、4X(Q670)、1X、PCI插槽靈活組合,數十種擴展插槽可選 |
音頻 | Realtek ALC987聲卡,支持Line-out,Mic-in |
GPIO 可選 | 16路/32路GPIO可選 可選主板直出標準型GPIO 可選光耦隔離強固型GPIO,支持干接點、濕節點,雙向光耦隔離,耐受電壓高達80V。可選NPN、PNP模式。DI為濾除干擾,5V以下不動作。DO經OD門放大,輸出電流可達300-500mA |
看門狗 | Watchdog復位功能,支持1~255秒系統重啟 |
電源接口 | 鎖固型供電接口,輸入電壓12V、20V、24V、36V、48V、55V可選,提供圓形和接線式多種電源端子可選 |
操作系統 | 支持Win10/11/Linux |
無風扇設計 | 封閉式無風扇機身散熱,杜絕傳統內置散熱風扇及其灰塵造成的故障隱患 |
溫控輔助 散熱風扇 | 可選外置溫控輔助風扇,溫度不高時風扇怠速運行,溫度升高時風扇轉速同時提高,直至全速運行,且易拆卸易維護 針對高溫、封閉環境,外置溫控輔助散熱風扇參與輔助散熱,強化散熱,提高系統運行舒適性,增強系統穩定性 |
擺放方式 | 臥式擺放固定方式,多插槽款支持立式擺放固定方式 |
工作環境 | 工作溫度:-10℃ ~ 60℃,存儲溫度:-20℃ ~ 85℃ 工作濕度:5% ~ 95%(操作,無冷凝) 振動 配SSD:5Grms/5~500Hz/隨機;配HDD:1Grms/5~500Hz/隨機 沖擊 配SSD:50G/半正弦/持續11ms;配HDD:20G/半正弦/持續11ms |
EMC/認證 | CE/FCC/CCC |
產品尺寸 | 245mm (L) x 210mm (W) x 88mm (H) |
可選CPU列表
型號 | 核心數 | 主頻 | 睿頻 | 基礎功耗 |
I5-14400 | 10核 | 2.5G | 4.7G | 65W |
I9-13900 | 24核 | 2.0G | 5.6G | 65W |
I7-13700 | 16核 | 2.1G | 5.2G | 65W |
I5-13400 | 10核 | 2.5G | 4.6G | 65W |
I3-13100 | 4核 | 3.4G | 4.5G | 60W |
I9-12900 | 16核 | 2.4G | 5.1G | 65W |
I7-12700 | 12核 | 2.1G | 4.9G | 65W |
I5-12400 | 6核 | 2.5G | 4.4G | 65W |
I3-12100 | 8核 | 3.3G | 4.3G | 60W |
I7-11700 | 8核 | 2.5G | 4.9G | 65W |
I5-11400 | 6核 | 2.4G | 4.4G | 45W |
I3-11100 | 4核 | 3.1G | 4.6G | 65W |
I7-10700 | 8核 | 2.9G | 4.8G | 65W |
I5-10400 | 6核 | 2.9G | 4.3G | 65W |
I3-10100 | 4核 | 3.6G | 4.3G | 65W |
I9-9900T | 8核 | 2.1G | 4.4G | 35W |
I7-9700 | 8核 | 3.0G | 4.7G | 65W |
I5-9400 | 6核 | 2.9G | 4.1G | 65W |
I3-9100 | 4核 | 3.7G | 4.2G | 65W |
I7-8700 | 6核 | 3.2G | 3.3G | 35W |
I5-8400 | 6核 | 2.8G | 4.0G | 65W |
I3-8100 | 4核 | 3.6G | 4.0G | 65W |
I7-7700 | 4核 | 3.6G | 4.2G | 65W |
I5-7400T | 4核 | 2.4G | 3.0G | 35W |
i5-7400 | 4核 | 3.0G | 3.5G | 65W |
型號 | 核心數 | 主頻 | 睿頻 | 功耗 |
I3 7100 | 2核 | 3.9G | 4.1G | 51W |
I7-6700 | 4核 | 3.4G | 4.0G | 65W |
I5-6400 | 4核 | 2.7G | 3.3G | 65W |
I3-6100 | 2核 | 3.7G | 3.0G | 51W |
可選顯卡系列列表
GTX1030/ GTX1050/ RX550/ GTX1050TI/ GTX1650/ GTX1060/ GTX1070/ GTX1080/ RTX3050/ RTX3050/ RTX3060/ RTX3070/ RTX3080/ RTX4060/ A1000/ A2000/ T1000/ P1000/ P2000/ P3000 |

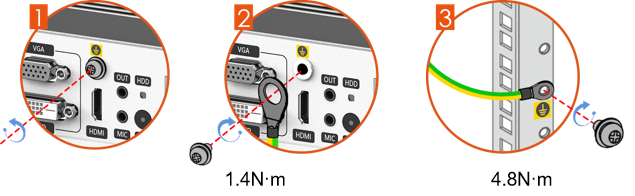

接地圖示


接地線纜連接完成后做如下檢查:
接地線纜與接地端子連接牢固可靠
使用萬用表的歐姆檔測量接地線兩端之間的電阻,要求接地電阻小于5Ω。
可擴展面板

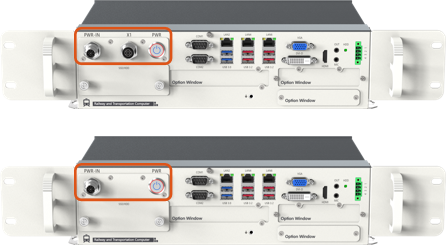

可更換電源

可選電源輸入端子(針型)
可選M12 4芯 A-code或者S-code針型端子,默認為S-code,定義詳見電源端子定義表
可選電源同步輸出端子(孔型)
可選M12 4芯 A-code或者S-code孔型端子,默認為S-code,定義詳見電源端子定義表
