AOS-SEH41J81S2U05J
產品介紹：
產品規格
型號 | AOS-SEH41J81S2U05J |
CPU | Intel® 6~14th i3-6100/i5-7400T/i7-8700/ i7-9700/i9-9900T/ i3-10100/ i5-11400/i7-12700/i9-12900/ i9-13900/ I5-14400，等可選 |
芯片組 | Intel® H110/Q170/H410/Q470/H610/Q670芯片組 |
BIOS | 64MbSPIFLASH |
內存 | 支持2 x DDR4 2133/2400/2666MHz 內存插槽，最大64GB |
顯示 | 提供1 x VGA，1 x DVI-D，1 x HDMI顯示接口 |
網絡 | 1 x Intel® i211，1 x Intel® i219，1 x Realtek 8125BG 2.5G網卡 |
存儲 | 1 x mSATA，1 x m.2 M-Key SATA/NVMe 2280（Q170） 可選2.5寸或3.5寸硬盤 |
USB | 默認6 x USB 3.0，可再擴展更多USB接口 |
COM | 默認2 x COM，RS232/422/485可調，高速光耦隔離，可再擴展更多COM接口 |
擴展接口 可選 | 豐富的接口擴展能力，可擴展COM、USB、SMBUS、PS/2、LPT、 16/32路GPIO、多網口視覺卡、光源控制器 |
擴展插槽 可選 | 豐富的插槽擴展能力，1 x 全長miniPCIE插槽，可擴展wifi模塊、4G模塊、MVB模塊等通用/專用模塊；1 x m.2 B-Key 3042/3052插槽，可擴展4G、5G模塊等；PCIE16X、4X（Q170）、1X、PCI插槽靈活組合，數十種擴展插槽可選 |
音頻 | Realtek聲卡，支持Line-out，Mic-in |
GPIO 可選 | 16路/32路GPIO可選 可選主板直出標準型GPIO 可選光耦隔離強固型GPIO，支持干接點、濕節點，雙向光耦隔離，耐受電壓高達80V�？蛇xNPN、PNP模式。DI為濾除干擾，5V以下不動作。DO經OD門放大，輸出電流可達300-500mA |
看門狗 | Watchdog復位功能，支持1~255秒系統重啟 |
電源接口 | 鎖固型供電接口，提供圓形和接線式多種電源端子可選，可選DC 9~36V，可選DC12V冗余電源 |
操作系統 | 支持Win7/8/10/11/Linux |
無風扇設計 | 封閉式無風扇機身散熱，杜絕傳統內置散熱風扇及其灰塵造成的故障隱患 |
溫控輔助 散熱風扇 | 可選外置溫控輔助風扇，溫度不高時風扇怠速運行，溫度升高時風扇轉速同時提高，直至全速運行，且易拆卸易維護 針對高溫、封閉環境，外置溫控輔助散熱風扇參與輔助散熱，強化散熱，提高系統運行舒適性，增強系統穩定性 |
擺放方式 | 2U上架固定方式 |
工作環境 | 工作溫度：-10℃ ~ 60℃，存儲溫度：-20℃ ~ 85℃ 工作濕度：5% ~ 95%（操作，無冷凝） 振動 配SSD：5Grms/5~500Hz/隨機；配HDD：1Grms/5~500Hz/隨機 沖擊 配SSD：50G/半正弦/持續11ms；配HDD：20G/半正弦/持續11ms |
EMC/認證 | CE/FCC/CCC |
本產品尺寸 | 285mm (L) x 210mm (W) x 112mm (H) |
尺寸圖
可選CPU列表
型號 | 核心數 | 主頻 | 睿頻 | 基礎功耗 |
I5-14400 | 10核 | 2.5G | 4.7G | 65W |
I9-13900 | 24核 | 2.0G | 5.6G | 65W |
I7-13700 | 16核 | 2.1G | 5.2G | 65W |
I5-13400 | 10核 | 2.5G | 4.6G | 65W |
I3-13100 | 4核 | 3.4G | 4.5G | 60W |
I9-12900 | 16核 | 2.4G | 5.1G | 65W |
I7-12700 | 12核 | 2.1G | 4.9G | 65W |
I5-12400 | 6核 | 2.5G | 4.4G | 65W |
I3-12100 | 8核 | 3.3G | 4.3G | 60W |
I7-11700 | 8核 | 2.5G | 4.9G | 65W |
I5-11400 | 6核 | 2.4G | 4.4G | 45W |
I3-11100 | 4核 | 3.1G | 4.6G | 65W |
I7-10700 | 8核 | 2.9G | 4.8G | 65W |
I5-10400 | 6核 | 2.9G | 4.3G | 65W |
I3-10100 | 4核 | 3.6G | 4.3G | 65W |
I9-9900T | 8核 | 2.1G | 4.4G | 35W |
I7-9700 | 8核 | 3.0G | 4.7G | 65W |
I5-9400 | 6核 | 2.9G | 4.1G | 65W |
I3-9100 | 4核 | 3.7G | 4.2G | 65W |
I7-8700 | 6核 | 3.2G | 3.3G | 35W |
I5-8400 | 6核 | 2.8G | 4.0G | 65W |
I3-8100 | 4核 | 3.6G | 4.0G | 65W |
I7-7700 | 4核 | 3.6G | 4.2G | 65W |
I5-7400T | 4核 | 2.4G | 3.0G | 35W |
i5-7400 | 4核 | 3.0G | 3.5G | 65W |
型號 | 核心數 | 主頻 | 睿頻 | 功耗 |
I3 7100 | 2核 | 3.9G | 4.1G | 51W |
I7-6700 | 4核 | 3.4G | 4.0G | 65W |
I5-6400 | 4核 | 2.7G | 3.3G | 65W |
I3-6100 | 2核 | 3.7G | 3.0G | 51W |
可選顯卡系列列表
GTX1030/ GTX1050/ RX550/ GTX1050TI/ GTX1650/ GTX1060/ GTX1070/ GTX1080/ RTX3050/ RTX3050/ RTX3060/ RTX3070/ RTX3080/ RTX4060/ A1000/ A2000/ T1000/ P1000/ P2000/ P3000 |

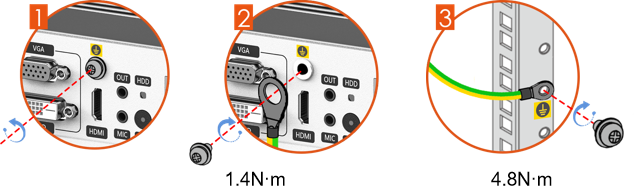

接地圖示
接地線纜連接完成后做如下檢查：
接地線纜與接地端子連接牢固可靠
使用萬用表的歐姆檔測量接地線兩端之間的電阻，要求接地電阻小于5Ω
可擴展面板
Option Window為可擴展面板，
可擴展COM、USB、CAN、LAN等豐富接口

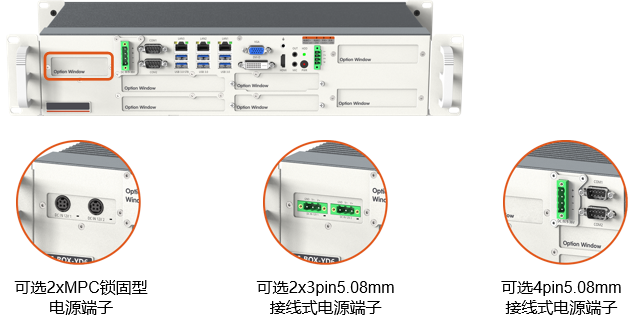

可選電源端子
