AOS-SEN9781S401J

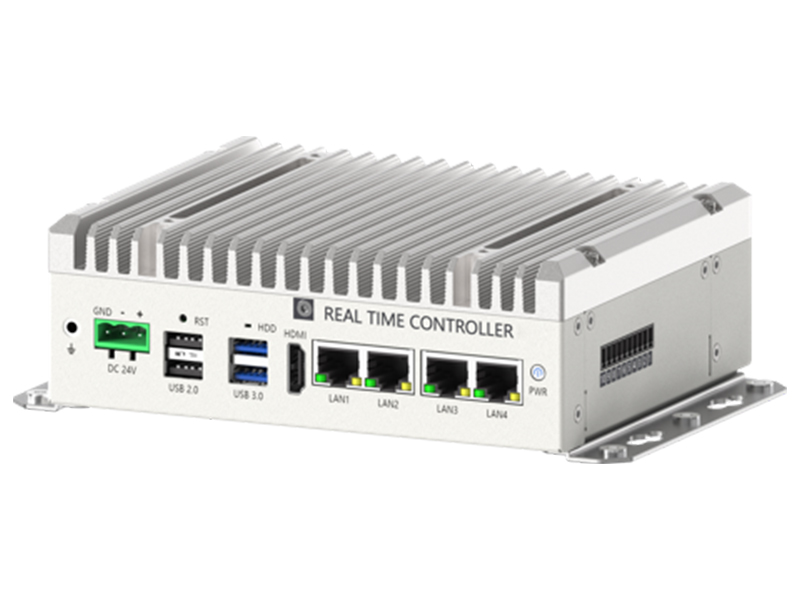

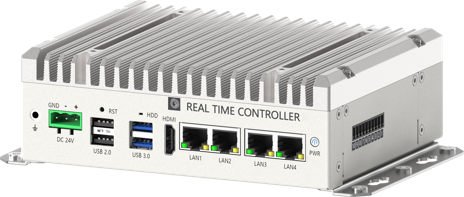

產品介紹：
產品規格
型號 | AOS-SEN9781S401J |
CPU | Intel®Processor N-series Intel 7工藝 Alder Lake-N N97 四核 最大頻率3.6GHz 緩存6M 典型功耗12W(J6412/N97/N95/N100/N305) |
芯片組 | Intel® N97 SoC |
BIOS | AMI BIOS |
內存 | 1 x SO-DIMM DDR4 2666/2933/3200MHz，最大容量16GB |
顯示 | 提供HDMI顯示接口，Intel® HD Graphics 顯示核心 |
網絡 | 4 x Intel i210AT千兆網卡，支持網絡喚醒和PXE無盤啟動功能，支持運動控制實時性要求 |
存儲 | 1 x m.2 2280 SATA/NVMeX2 SSD固態硬盤位，可選1 x 2.5寸硬盤位 |
USB | 2 x USB3.2，2 x USB2.0 |
COM | 2 x COM，COM1支持RS232/485模式，COM2支持RS485模式 |
CAN | 可選2 x CAN |
擴展插槽 | 1 x m.2 2230 E-Key，支持WIFI模塊，1 x m.2 3052 B-Key，支持4G/5G模塊等，帶SIM卡座，可選1 x PCIEx1插槽 |
音頻 | 無 |
GPIO | 可選16路GPIO |
看門狗 | Watchdog功能，支持1~255秒系統重啟 |
接線端子 | 機器頂部預留10pin鎖固型接線端子 |
電源接口 | DC 24V供電，接線式鎖固型電源端子 |
無風扇散熱 | 機身封閉，依靠鋁型材機身散熱，杜絕傳統內置散熱風扇及機器內部進灰塵造成的故障隱患 |
溫控輔助 散熱風扇 | 可選外置溫控輔助風扇，溫度不高時風扇怠速運行，溫度升高時風扇轉速同時提高，直至全速運行，且易拆卸易維護 針對高溫、封閉環境，外置溫控輔助散熱風扇參與輔助散熱，強化散熱，提高系統運行舒適性，增強系統穩定性 |
操作系統 | Windows 10/11/各種版本的Linux |
工作環境 | 工作溫度：-20°C ~60°C 環境濕度：0% ~95% 振動 配SSD：5Grms/5~500Hz/隨機； 沖擊 配SSD：50G/半正弦/持續11ms； |
EMC/認證 | CE/FCC |

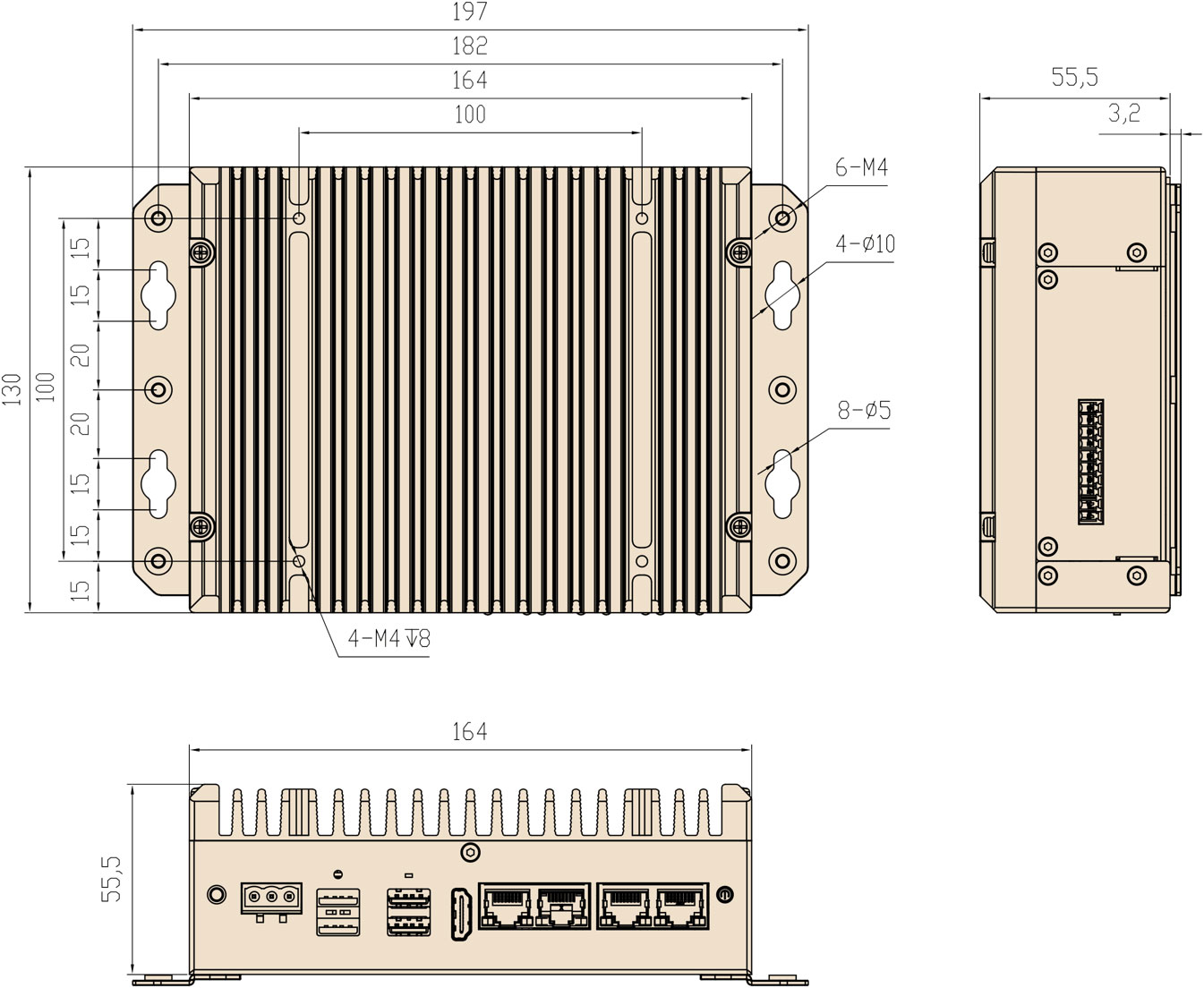

尺寸圖
加裝溫控輔助散熱風扇
可選臥式掛耳

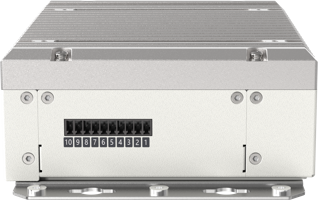

接線端子定義
接地圖示
接地線纜連接完成后做如下檢查：
接地線纜與接地端子連接牢固可靠
使用萬用表的歐姆檔測量接地線兩端之間的電阻，要求接地電阻小于5Ω。
