AOS-OPSLEDXM


產品介紹:
規格參數
顯示 | 輸出 | 1×mini HDMI(集顯獨顯可選)(HDMI IN支持可選) 1×HDMI(僅MXM-B) 核顯TYPEC輸出 獨顯TYPEC輸出:MXM-A | |
I/O | 1 x DC JACK 1 x 音頻 2 x MINI HDMI(其中一組支持HDMI IN信號切換) 1 x MINI DP兼容1組USB3.0可選 2 x type-c 1(支持顯示+USB3.0) 1 x HDMI IN 1 x HDMI OUT(獨顯B通道) 1 x type-c 2(支持獨顯A通道顯示+USB3.0) | ||
內置插針 | J2 UART1 USBPWR_SET1 JUSB1/JUSB2 J1 LED FAN1 M.2 MINI PCIE M.2 5G | 硬件一鍵還原(1#/GND;2#/GPIO) TTL串口(1#/VCC3;2#/TX;3#/RX;4#/GND) USB電源設置(1#/VCC;2#/USB電源;3#/+5V_ALW) USB插座(1#/VCC;2#/DP;3#/DM;4#/GND) 開機鍵/狀態檢測插座(1#/GND;2#/狀態偵測;3#/GND;4#/開機鍵) SATA LED插針(1#/LED+;2#/LED-) 風扇插座(1#/GND;2#/VCC 5V) M.2 WIFI 5G模塊 | |
電源 | JPWR1 DC_IN1 | 電源輸入(1#2#3#/DC輸入12-19V;4#5#6#/GND) DC JACK (19V, 2.5mm內徑)(與JPWR1二選一) | |
物理參數 | 尺寸 | 223mm*91mm | |
環境 | 溫度 濕度 | 工作溫度:0°C ~60°C 儲存溫度:-20~70°C 5%~90% 無冷凝 | |
訂購信息:
銷售型號 | 說明 |
AOS-OPSLEDXM AOS-OPSLEDXM | JAE OPS 80PIN+40PIN,2個USB2.0,1個USB3.0,HDMI+type-c顯示集顯輸出 JAE OPS 80PIN+40PIN ,2個USB2.0,1個USB3.0,HDMI+DP+type-c顯示獨顯輸出 |

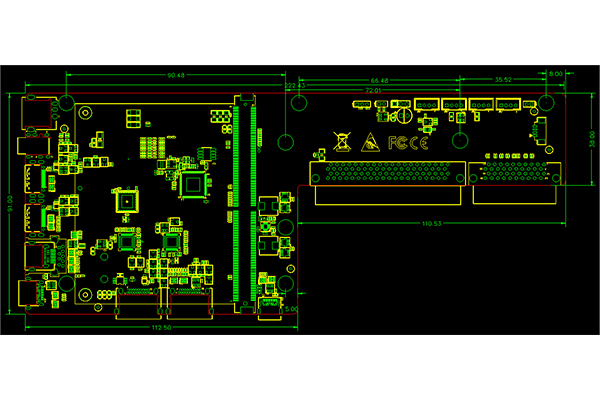

尺寸結構圖:
