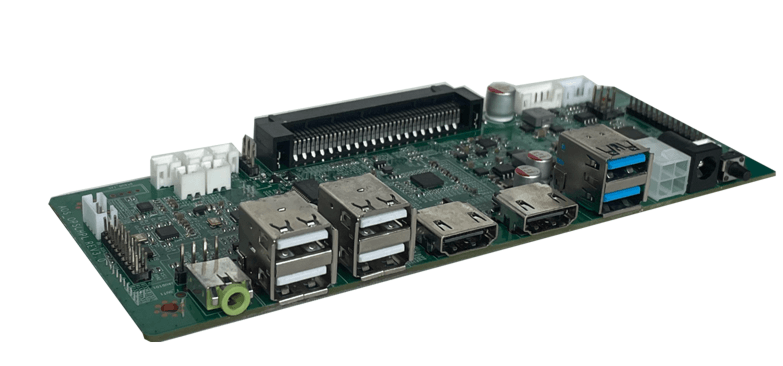

AOS-OPSCHDL
產品介紹：
產品規格信息：
顯示 | JLVDS1 JS1-6 | 1 ×LVDS1/HDMI（可選） 1 ×HDMI | ||
I/O | USB2.0 USB 3.0 網口 開關 JUART1 J-SW1 JP9 JP10 JINCN1 JGHOST1 JPWRLED1 JDET OPS接口 音頻 JCTL1 | 5× USB2.0， 1xUSB3.0 1XRJ45千兆網口(與雙層USB2.0可選) 1XPOWER開關 1×COM TTL（4pin 插針，2.0間距，信號定義：VCC(5V) GND U-TX U-RX） 1× 開關插針/復位（信號定義：PS-ON，GND；REST,GND） 1X3PIN 3.3V/5V供電可選(信號定義：3.3V（1-2）,5V(2-3)) 1X2PIN 12V供電(信號定義：12V(1-2)JP9配合根據屏幕要求進行選擇電壓) 1X6PIN 高壓板供電(信號定義：19V 19V PWM BLK_EN GND GND) 1X2PIN 一鍵還原 1X2PIN 電源指示燈 1X2PIN (信號定義：FAN_CTRL LED_DET) OPS 80 pin 1 × LINE-OUT 3.5 標準接口，支持雙聲道輸出
| ||
電源 | 輸入 | DC JACK (19V, 2.5mm內徑) 板載4pin插座 （12 ～ 19V） | ||
物理參數 | 尺寸 | Thin Mini-ITX，133x44mm | ||
環境 | 溫度 濕度 | 工作溫度：0°C ~60°C 儲存溫度：-20~70°C 5%~90% 無冷凝 | ||
產品訂購信息：
AOS-OPSCHDL | 5個USB2.0,1個USB3.0, HDMI+HDMI/LVDS顯示可選，3W功放 |
AOS-OPSCHDLA | RJ45千兆網口,3個USB2.0,1個USB3.0,HDMI+HDMI/LVDS顯示可選，3W功放 |

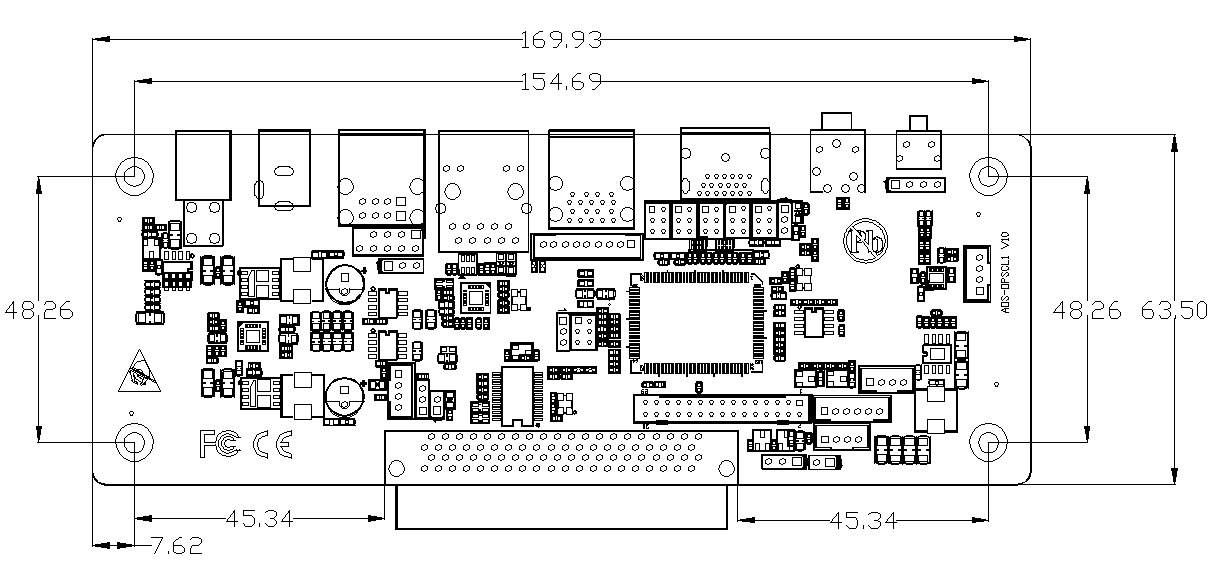

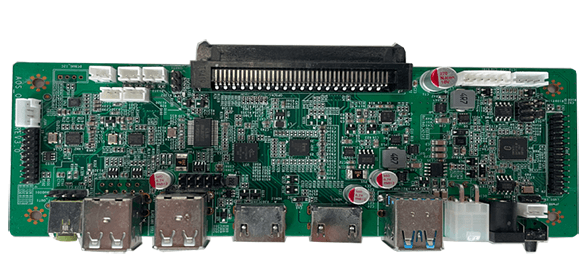

產品結構圖：
